概述

很多学员由于手头没有实物，无法直观验证自己编写的程序是否存在问题，并且可以让三菱程序和维纶通触摸屏联动，现在推荐此方法虚拟链接，没有实物也可以和威纶通仿真。

需要用到的软件解压与安装和软件下载链接

1、软件下载

GX Works2下载链接：

https://mitsubishielectric.yangben.cn/fx3/assets/detail/5b5ecd982e03000d1a833d88

威纶通EB Pro 下载链接：

https://www.weinview.cn/download.aspx?nid=31&typeid=89

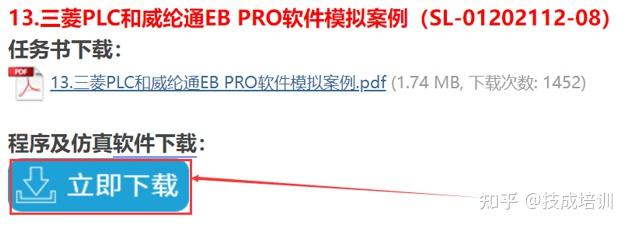

凌一仿真软件和虚拟串口工具下载链接：

https://bbs.jcpeixun.com/thread-206450-1-1.html

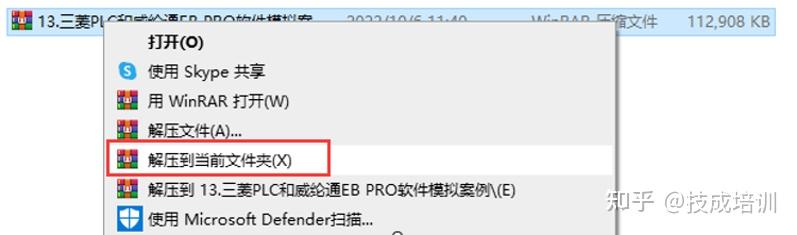

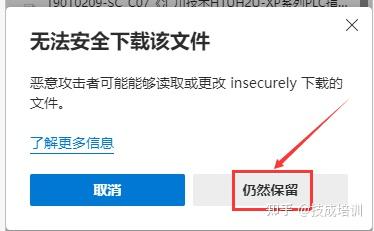

下载后选中右键解压压缩包。

同样的方法解压凌一仿真器压缩包

2、使用前准备

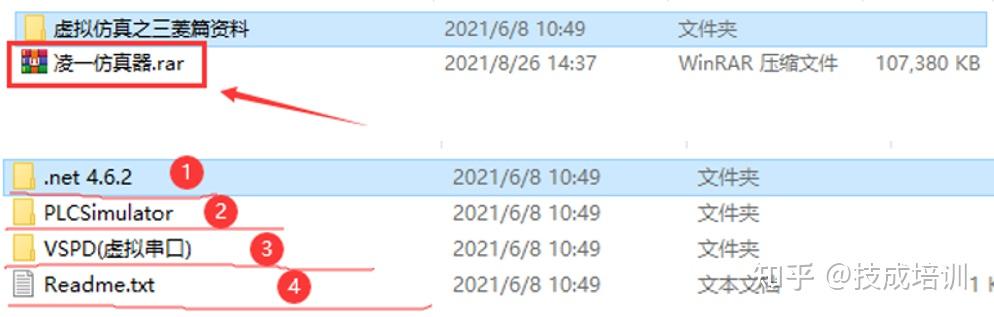

a. 检查自己电脑是否有.net 4.6.2运行库图5标号①文件夹(建议有没有都装一遍)

b. 安装虚拟串口软件VSPD

c. 打开PLCSimulator即可使用

3、使用方法

a.先建立一组虚拟串口(建议com10之后)，并在凌一PLC仿真器中打开下载串口。

b.在Gx Works2中编程并用RS232串口通过另一个相连接的串口下载到软件中。

c.下载程序并监视，FX3U仿真器开始运行。

d.如需通信，请另建一组串口用于拓展通信。

e.需要安装一下图5标号①中的文件，右键管理员方式运行。

f.打开图5标号②的文件, 双击直接使用，也可以发送快捷图标到桌面。

g. 需要图5标号③文件夹双击

，

首先运行vspd.exe进行安装如图7，安装完毕后，拷贝Cracked目录下的所有文件到安装目录下，覆盖原文件即可。

到此，所需软件安装完毕，所需软件共有四个，如下图8-11所示:

各个软件的用法

1、虚拟串口的用法，双击此图标

：

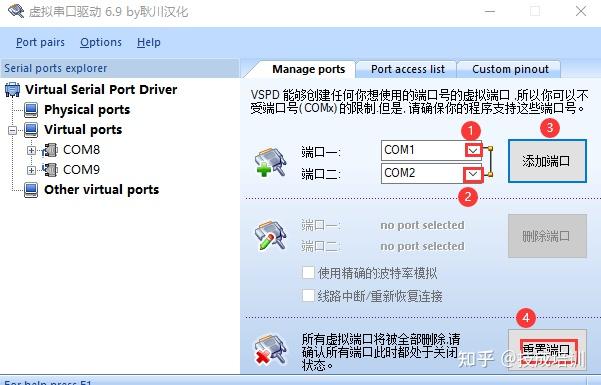

如上图12点击 标号① 标号②下箭头，选择COM8，COM9点击 标号③ ，添加端口，再次添加COM10，COM11，重复前面的做法。标号④ 是重置虚拟串口，点击后所有虚拟端口会被全部删除。然后点击此电脑，右键，管理，可以查看新建的虚拟串口。

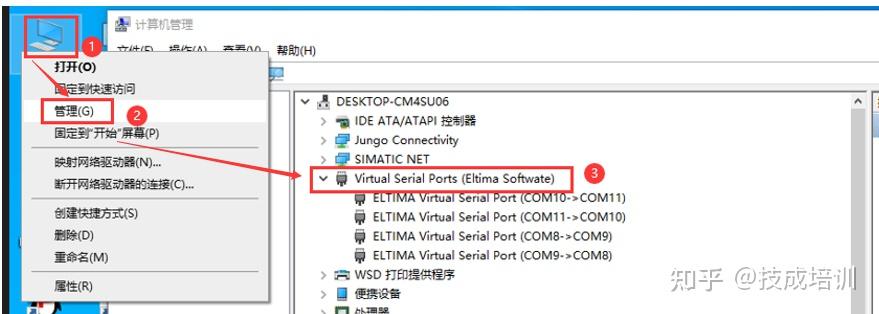

此时已经建立了四个虚拟串口，可以在此电脑-设备管理器里面查看，如图13。

这里需要说明一点，添加好虚拟端口，三菱软件下载端口选择COM11,凌一软件下载端口选择COM10，凌一软件的另一个口选择COM8，维纶通软件选择COM9。

2、凌一仿真软件的用法，双击此图标

（1）需要依次点击运行按钮①②③如上图14 。

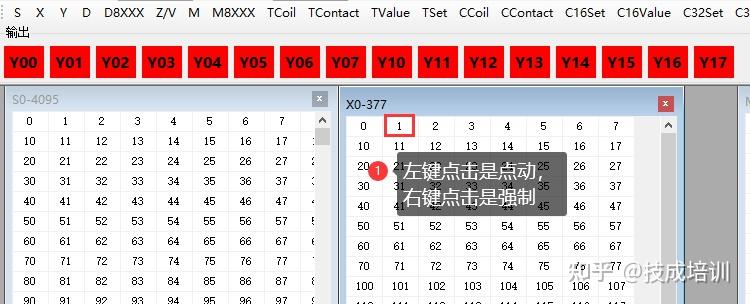

（2）下图15，X点左键是点动功能，右键是强制功能。

3、维伦通软件的用法，双击此图标

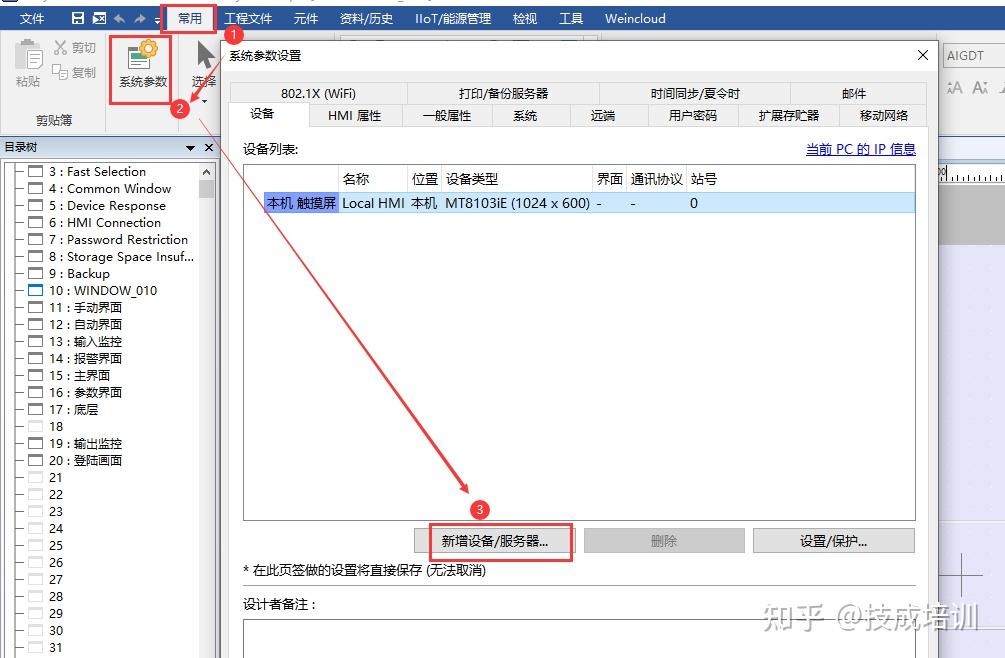

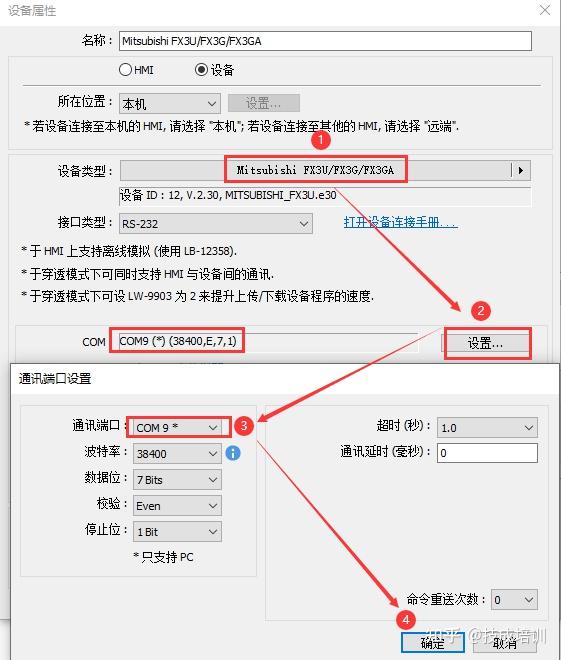

新建工程后，如图16，图17，需要设置COM口为COM9.

4、三菱编程软件的用法，双击此图标

编写好程序后下载的顺序，步骤⑤必须选择COM11,设置如上图18。

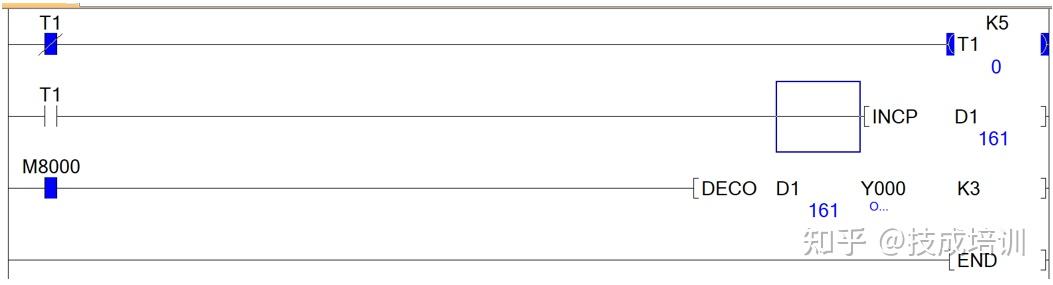

程序编写

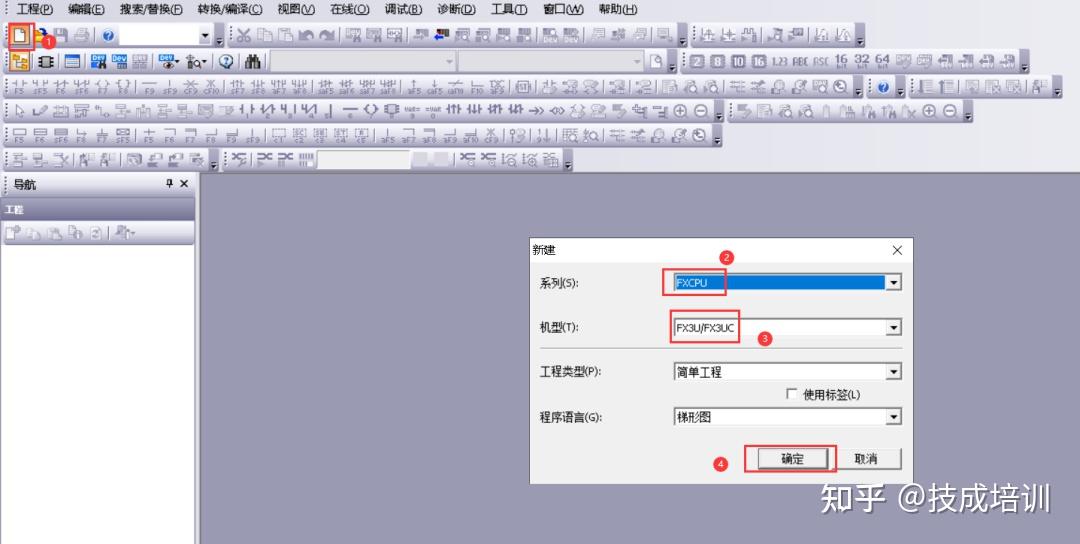

1、新建FX3U工程

2、维伦通触摸屏软件新建工程，CTRL+N,放置位状态指示灯，如图21

软件

▲凌一仿真软件

▲威纶通触摸屏软件

▲虚拟串口软件

▲三菱编程软件GX works2

仿真测试

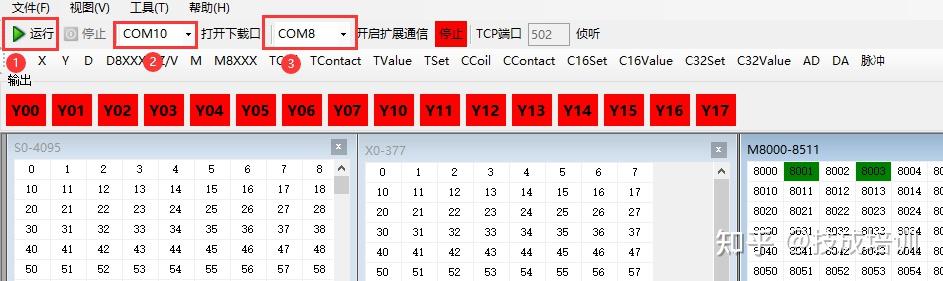

1、打开凌一软件，并点击对应的按钮，端口号设置需要和下图一样，如图：

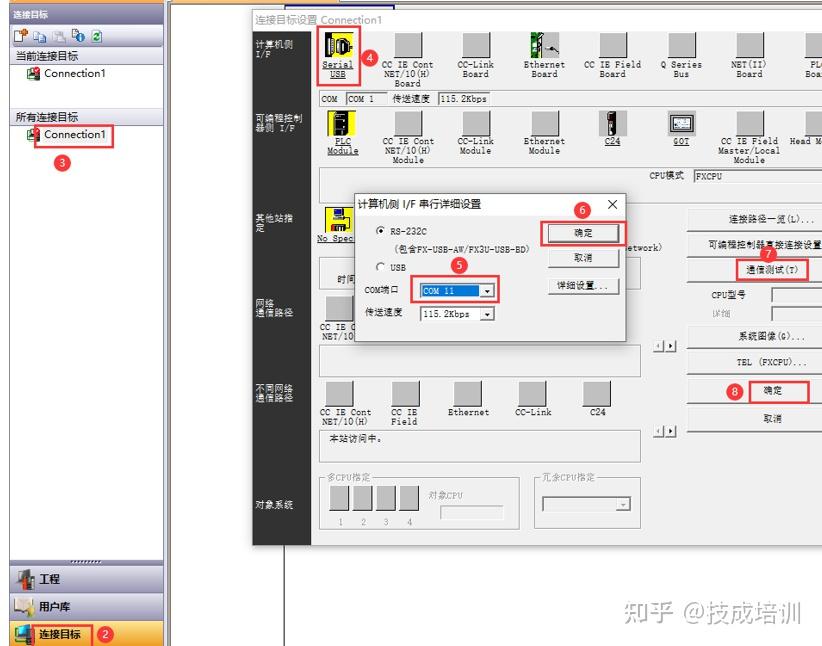

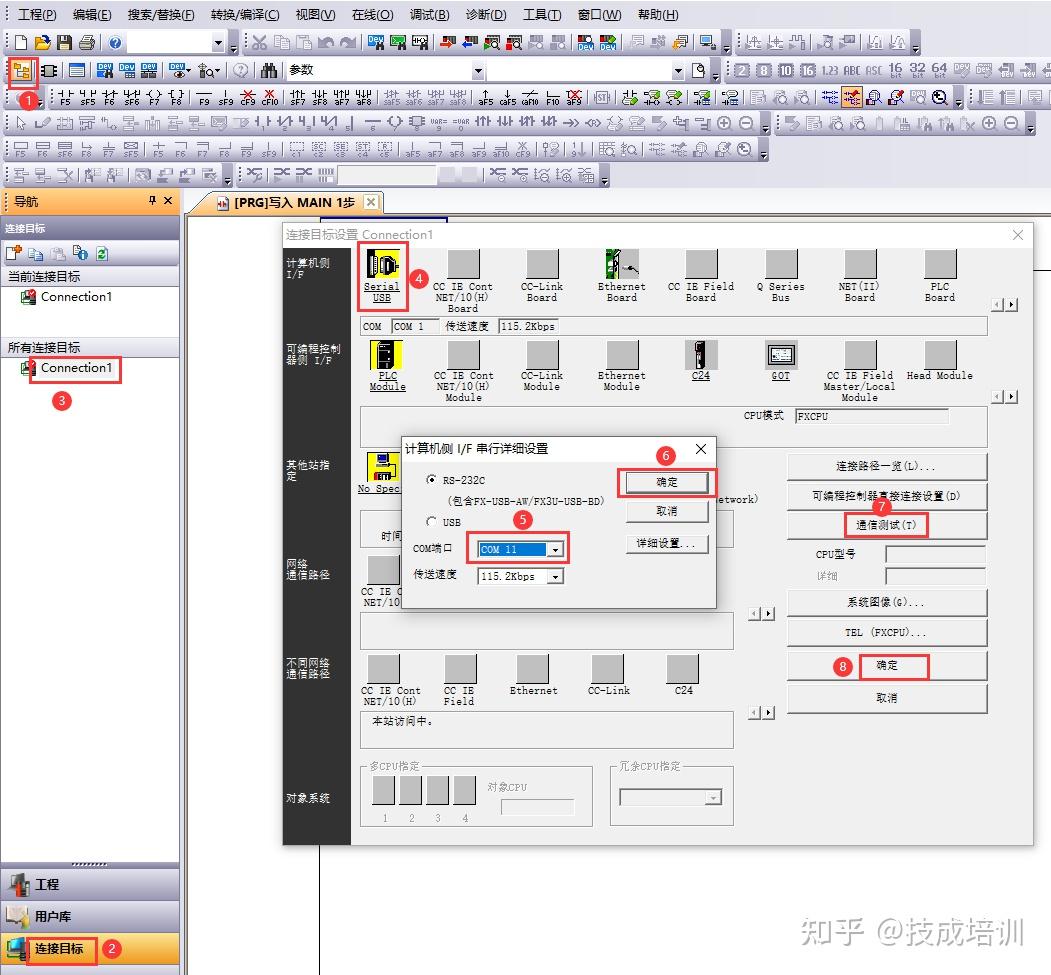

2、打开编写好的程序，下载步骤如下图22 ，选择端口号COM11,按照图中表示的位置，一步步进行操作。

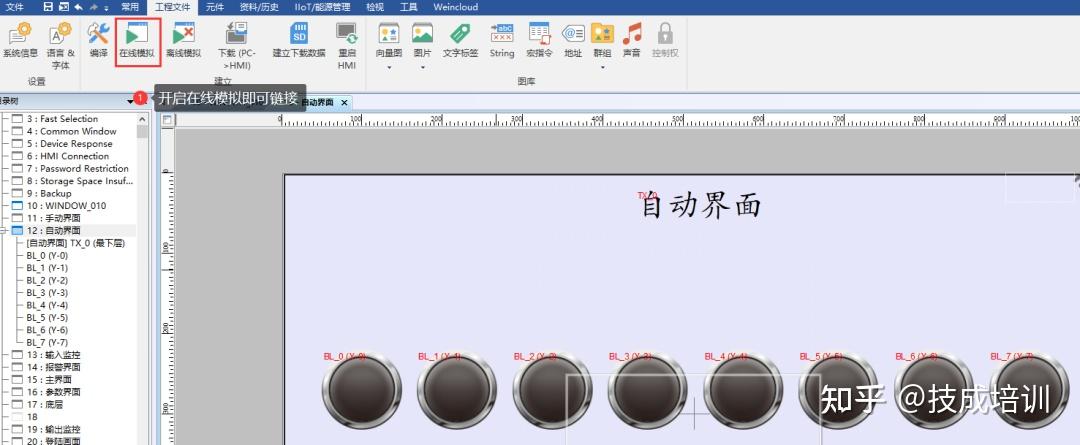

3、打开威纶通触摸屏软件开启在线仿真即可，维纶通软件在线仿真最后一个打开。
